在容器技术发展的早期，Docker 镜像是事实上的标准。随着容器生态的爆发，为了确保不同容器运行时（如 Docker, containerd, CRI-O, Podman 等）和构建工具之间的互操作性，Open Container Initiative (OCI) 成立并推出了 OCI Image Specification。

本文将基于最新的 OCI Image Specification 详细解读 OCI 镜像的构成及其背后的技术细节。

OCI 镜像规范概览

OCI 镜像规范定义了 OCI 镜像的结构。简单来说，一个 OCI 镜像包含以下几个核心部分：

  1. Image Manifest (镜像清单): 描述构成镜像的组件（包括配置和层）。
  2. Image Index (镜像索引): (可选) 指向多个 Manifest 的列表，通常用于支持多架构（如 amd64, arm64）。
  3. Image Layout (镜像布局): 镜像在文件系统上的目录结构。
  4. Filesystem Layer (文件系统层): 包含了容器文件系统的更改集 (Changeset)。
  5. Image Configuration (镜像配置): 包含了镜像的元数据（如启动命令、环境变量）以及层级顺序。

这些组件共同工作，使得镜像可以被构建、传输、校验并最终运行。

核心概念：Content Descriptors (内容描述符)

在深入各个组件之前，必须先理解 Content Descriptor。它是 OCI 规范中用来引用内容的通用方式。

一个描述符（Descriptor）就是一个 JSON 对象，它告诉我们“去哪里找内容”、“内容长什么样”以及“内容的指纹是什么”。核心字段包括：

  • mediaType: 内容的类型（例如：application/vnd.oci.image.manifest.v1+json）。
  • digest: 内容的哈希摘要（通常是 sha256），用于唯一标识和校验内容。
  • size: 内容的大小（字节）。
1
2
3
4
5
{
  "mediaType": "application/vnd.oci.image.manifest.v1+json",
  "size": 7682,
  "digest": "sha256:5b0bcabd1ed22e9fb1310cf6c2dec7cdef19f0ad69efa1f392e94a4333501270"
}

OCI 广泛使用了 Merkle Directed Acyclic Graph (DAG) 结构，描述符就是图中的边，连接了不同的组件。

组件结构详解

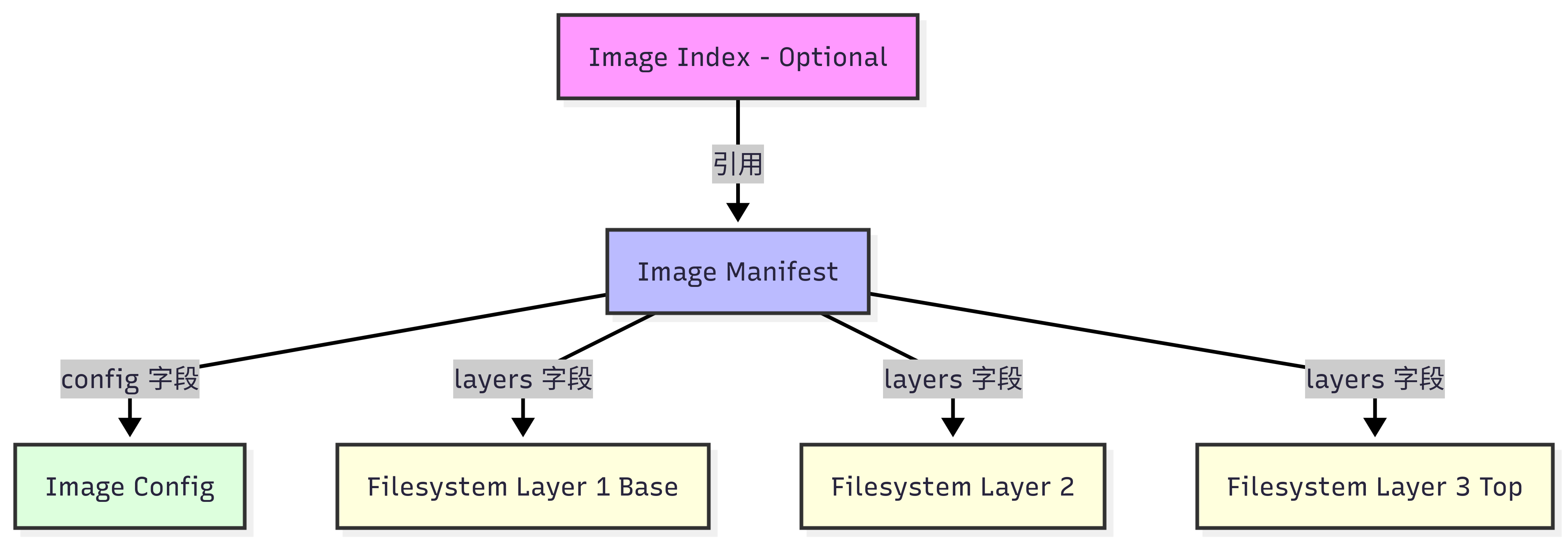

OCI 镜像的结构关系如下图所示：

1. Image Manifest (镜像清单)

Manifest 是镜像的“物料清单”。对于一个特定的架构和操作系统，Manifest 定义了镜像由哪些层组成，以及配置文件的位置。

一个典型的 Manifest JSON 结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
{
  "schemaVersion": 2,
  "mediaType": "application/vnd.oci.image.manifest.v1+json",
  "config": {
    "mediaType": "application/vnd.oci.image.config.v1+json",
    "digest": "sha256:b5b2b2...",
    "size": 7023
  },
  "layers": [
    {
      "mediaType": "application/vnd.oci.image.layer.v1.tar+gzip",
      "digest": "sha256:983487...",
      "size": 32654
    },
    {
      "mediaType": "application/vnd.oci.image.layer.v1.tar+gzip",
      "digest": "sha256:3c3a46...",
      "size": 16724
    }
  ],
  "annotations": {
    "com.example.key1": "value1"
  }
}
  • config: 引用镜像配置 Blob。
  • layers: 一个有序数组，引用了组成文件系统的各个层 Blob。数组索引 0 是底层 (Base Layer)，后续层依次叠加。

2. Image Configuration (镜像配置)

Configuration 是一个 JSON 文档，包含了将镜像转换为运行时 Bundle 所需的信息。它不包含文件系统的实际内容，而是包含元数据。

主要包含：

  • architecture / os: 适用的 CPU 架构和操作系统。
  • config: 运行时配置，如 Env (环境变量), Cmd (默认命令), Entrypoint, User, WorkingDir 等。
  • rootfs: 引用了由于层叠加而产生的 Diff IDs，用于校验文件系统完整性。
  • history: 描述了每一层是如何构建出来的（例如 Dockerfile 中的指令）。

3. Filesystem Layers (文件系统层)

Layers 包含了文件系统的实际变化。每一个层通常是一个 .tar 或 .tar.gz 归档文件。

OCI 镜像采用分层存储和写时复制 (CoW) 策略。每一层只记录相对于上一层的 变化 (Changeset) 。变化主要有三种类型：

  1. Add (新增): 包含了完整的文件或目录内容。
  2. Modify (修改): 包含了修改后文件的完整内容。在 Tar 包中，增加和修改的表现形式是一样的（即存在该文件）。
  3. Delete (删除): OCI 使用 Whiteouts (遮盖文件) 来表示删除。

关于 Whiteouts (遮盖文件)

如果我们在上层删除了下层的一个文件 /etc/my-app-config，我们不能直接从 Tar 包里把这个文件拿掉（因为下层是只读的）。相反，我们在新层中创建一个特殊的文件，名字叫 .wh.my-app-config。

运行时在联合挂载（Union Mount）时，看到 .wh. 前缀的文件，就会知道要“遮挡”住下层的同名文件，从而实现删除效果。

还有一个特殊的 Opaque Whiteout (.wh..wh..opq)，用于隐藏父目录下的所有子项。

1
2
3
4
5
# 示例：层内容
/etc/my-app.d/
/etc/my-app.d/default.cfg
/bin/my-app-tools
/etc/.wh.my-app-config  <-- 表示删除了 /etc/my-app-config

4. Image Index (镜像索引)

Image Index 是一个更高层级的 Manifest。它本身不包含层或配置，而是包含了一个指向其他 Manifest 的列表。

这主要用于多平台支持。当你 docker pull my-image:latest 时，客户端会先获取 Index，然后根据当前的机器架构（如 linux/amd64），找到列表中对应的 Manifest 并下载。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
{
  "schemaVersion": 2,
  "mediaType": "application/vnd.oci.image.index.v1+json",
  "manifests": [
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "digest": "sha256:e69241...",
      "size": 7143,
      "platform": {
        "architecture": "ppc64le",
        "os": "linux"
      }
    },
    {
      "mediaType": "application/vnd.oci.image.manifest.v1+json",
      "digest": "sha256:5b0bca...",
      "size": 7682,
      "platform": {
        "architecture": "amd64",
        "os": "linux"
      }
    }
  ]
}

OCI 生态工具推荐

了解 OCI 规范后，值得深入了解两个在云原生生态中被广泛使用的工具和库，它们完美体现了 OCI 标准带来的互操作性。

Skopeo

Skopeo 是一个功能强大的命令行工具，用于对容器镜像和镜像库执行各种操作。与其他工具不同，Skopeo 的最大优势在于它无需运行容器守护进程（如 Docker Daemon） 即可工作。

常用场景示例：

  1. 远程检视 (skopeo inspect)
    在不下载（Pull）镜像层的情况下，直接读取远程仓库中镜像的 Manifest 和配置信息。这在 CI/CD 流水线中非常实用，可以快速检查镜像标签、架构或创建时间。

    命令：

    1
    skopeo inspect docker://hub.example.io/library/alpine:latest

    输出示例 (JSON)：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    skopeo inspect docker://hub.example.io/library/alpine:latest --tls-verify=false
    {
        "Name": "hub.example.io/library/alpine",
        "Digest": "sha256:9d04ae17046f42ec0cd37d0429fff0edd799d7159242938cc5a964dcd38c1b64",
        "RepoTags": [
            "3.10",
            "3.22",
            "latest"
        ],
        "Created": "2025-10-08T11:04:56Z",
        "DockerVersion": "",
        "Labels": null,
        "Architecture": "amd64",
        "Os": "linux",
        "Layers": [
            "sha256:2d35ebdb57d9971fea0cac1582aa78935adf8058b2cc32db163c98822e5dfa1b"
        ],
        "LayersData": [
            {
                "MIMEType": "application/vnd.docker.image.rootfs.diff.tar.gzip",
                "Digest": "sha256:2d35ebdb57d9971fea0cac1582aa78935adf8058b2cc32db163c98822e5dfa1b",
                "Size": 3802452,
                "Annotations": null
            }
        ],
        "Env": [
            "PATH=/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin"
        ]
    }

  2. 镜像复制与格式转换 (skopeo copy)
    支持在不同的存储机制之间直接复制镜像。例如，将 Docker Hub 上的镜像直接下载并转换为符合 OCI Layout 标准的本地文件目录，而无需中间环节。

    命令：

    1
    2
    # 将 Docker 在线镜像复制为本地 OCI 目录结构
    skopeo copy docker://docker.io/library/alpine:latest oci:/tmp/alpine-layout:latest

    输出：

    1
    2
    3
    4
    5
    Getting image source signatures
    Copying blob 05455a5d5d3e done
    Copying config 124c7d2707 done
    Writing manifest to image destination
    Storing signatures

containers/image 库

containers/image（也被称为 image library）是上述 Skopeo 以及 Podman、Buildah 等下一代容器工具背后的核心库。

这是一个 Go 语言库，提供了一套通用的 API 来处理容器镜像的传输、签名、及其元数据管理。它抽象了底层的存储细节，支持多种 传输协议 (Transports) ：

  • docker://：访问标准的远程 Docker/OCI 注册表。
  • docker-daemon://：直接操作 Docker 守护进程的本地存储。
  • oci://：操作符合 OCI 目录布局（OCI Layout）的本地镜像。
  • dir://、tarball:// 等：支持本地目录和归档文件。

正是因为有了 containers/image 库的底层支持，OCI 生态中的工具才能实现跨平台、跨存储后端的无缝互操作，真正践行了 OCI “一次构建，到处运行” 的理念。

代码示例 (Go) ：
以下代码展示了如何使用该库编程将一个远程 Docker 镜像复制到本地 OCI 目录中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
package main

import (
    "context"
    "os"
    "github.com/containers/image/v5/copy"
    "github.com/containers/image/v5/signature"
    "github.com/containers/image/v5/transports/alltransports"
)

func main() {
    src := "docker-daemon://alpine:latest"
    dest := "oci:/tmp/my-alpine-layout:latest"

    // 1. 解析源和目标引用
    srcRef, err := alltransports.ParseImageName(src)
    if err != nil {
        panic(err)
    }
    destRef, err := alltransports.ParseImageName(dest)
    if err != nil {
        panic(err)
    }

    // 2. 配置策略上下文 (示例中使用宽松策略)
    policy := &signature.Policy{Default: []signature.PolicyRequirement{signature.NewPRInsecureAcceptAnything()}}
    policyContext, _ := signature.NewPolicyContext(policy)

    // 3. 执行 Image Copy 操作
    // 这相当于运行 `skopeo copy`
    _, err = copy.Image(context.Background(), policyContext, destRef, srcRef, &copy.Options{
        ReportWriter: os.Stdout, // 将进度输出到控制台
    })

    if err != nil {
        panic(err)
    }
}

执行结果：

1
2
3
4
Getting image source signatures
Copying blob 989e799e6349 done   |
Copying config b956011c2e done   |
Writing manifest to image destination

总结

OCI 镜像规范不仅仅是一个文件格式标准，它构成了现代云原生基础设施的基石。通过解耦 Manifest (清单)、Config (配置) 和 Layers (数据) ，它实现了高度的灵活性和互操作性。

本文的核心要点回顾：

  1. 内容寻址 (Content Addressable): 一切皆通过 Digest 引用，确保内容不可篡改且易于去重。
  2. 分层机制: 极大地优化了存储和传输效率，公共的基础镜像层只需存储一份。
  3. 多架构支持: Image Index 使得同一个标签可以无缝支持多种硬件平台。
  4. 生态互通: 借助 Skopeo 和 containers/image 等工具，我们可以轻松在不同环境（Docker, OCI Layout, Remote Registry）之间迁移和操作镜像。

理解这些底层细节，有助于我们更好地进行容器镜像的构建优化、安全扫描以及故障排查，从而构建更高效、更安全的云原生应用。

本文参考自 Open Container Initiative Image Specification
